Es ist schon eine ganze Weile her, da habe ich mir eine kleine Emco Unimat SL Drehbank gekauft.

Der Grund für diesen Kauf war eigentlich sehr seltsam: ich wollte mir für eine der CNC Maschinen eine vierte Achse bauen. Dazu brauchte ich eine Welle, die ich zuerst einmal mit meinem Ender 3 gedruckt hatte.

Nun bin ich durch irgendeinen Zufall dann zu der kleinen Drehbank gekommen. Ich hatte ja schon davon berichtet.

Lange stand die kleine Unimat nun also in der Garage auf der Werkbank. Über einige Tests hinhaus war aber nicht viel passiert bislang.

Da ich von mir behaupte, dass ich recht passabel mit QCAD und Fusion 360 umgehen kann lag mir das Zeichnen und Konstruieren durchaus mehr als das "Freihanddrehen".

Hier musste dringend Abhilfe geschafft werden!

Wenn man also nicht frei drehen mag sondern das Ganze lieber steuern möchte steht wohl oder übel ein Umbau der Drehbank an. Und genau das habe ich diese Tage einmal in Angriff genommen.

Zuerst stellt sich natürlich die Frage:

Wie in aller Welt bekomme ich die Motoren an die Drehbank dran?

Es gibt durchaus CNC Conversion Kits zu kaufen, leider nicht in Europa. Somit fiel diese Option erstmal aus. Dann habe ich bei Thingiverse eine Druckvorlage gefunden! Schaut man sich nun einmal die Bauteile an kommt einem schnell die Frage, wie der Antriebsriemen an der X-Achse montiert werden soll. So auf jeden Fall nicht.

Dazu fehlte für die Z-Achse noch das Gegenstück zur Befestigung. Dies gab es zwar auch bei Thingiverse, allerdings ist dieses Teil nicht zu gebrauchen.

Es blieb mir also nichts anderes übrig als die beiden Teile neu zu entwerfen.

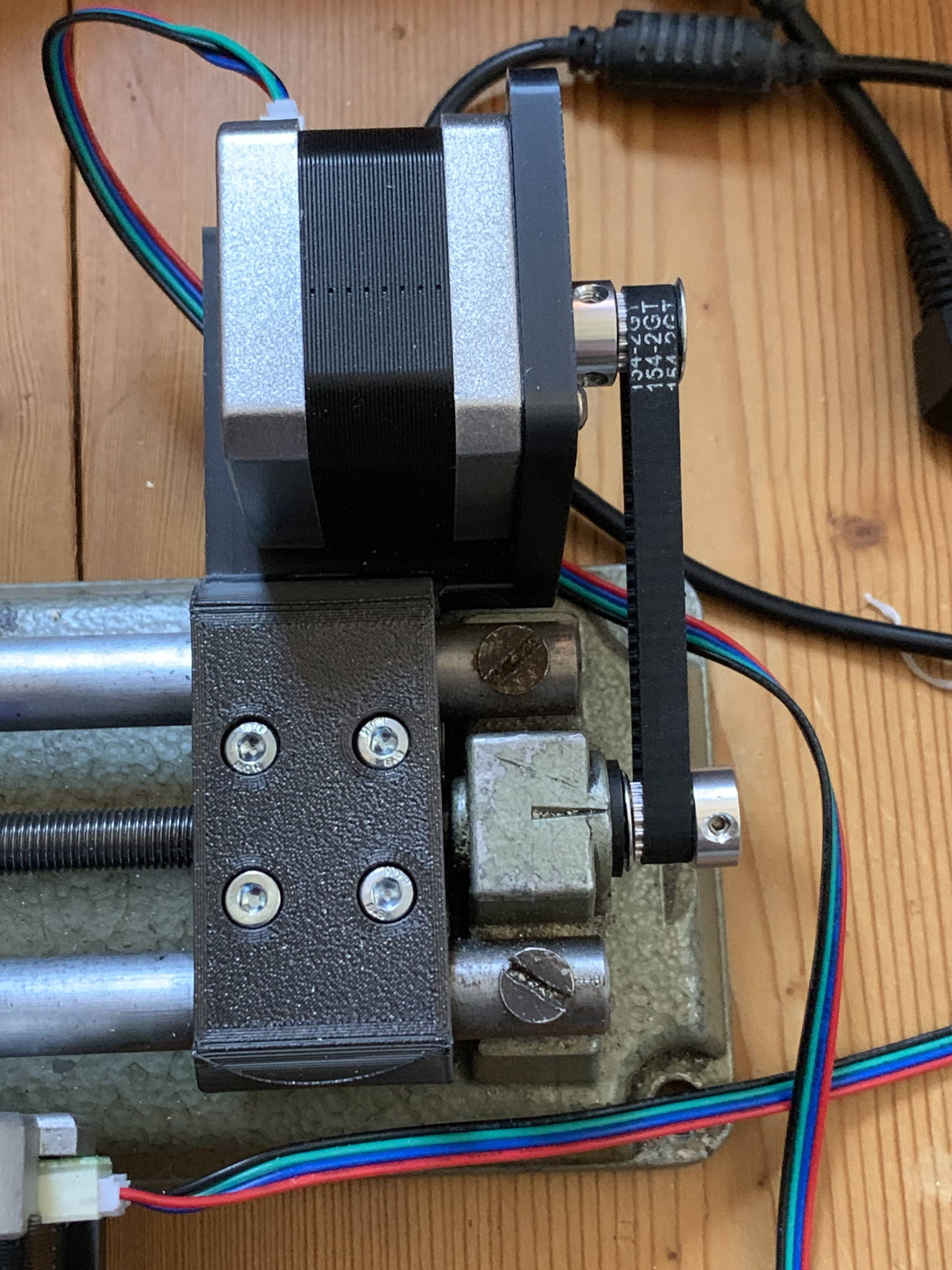

Nach einigen Trial & Error ist es nun geschafft. Die Motoren sind angebracht.

Auf den Bilder sehr ihr wie ich das nun gelöst habe!

Wenn Interesse an den Bauteilen besteht lasst es mich wissen.

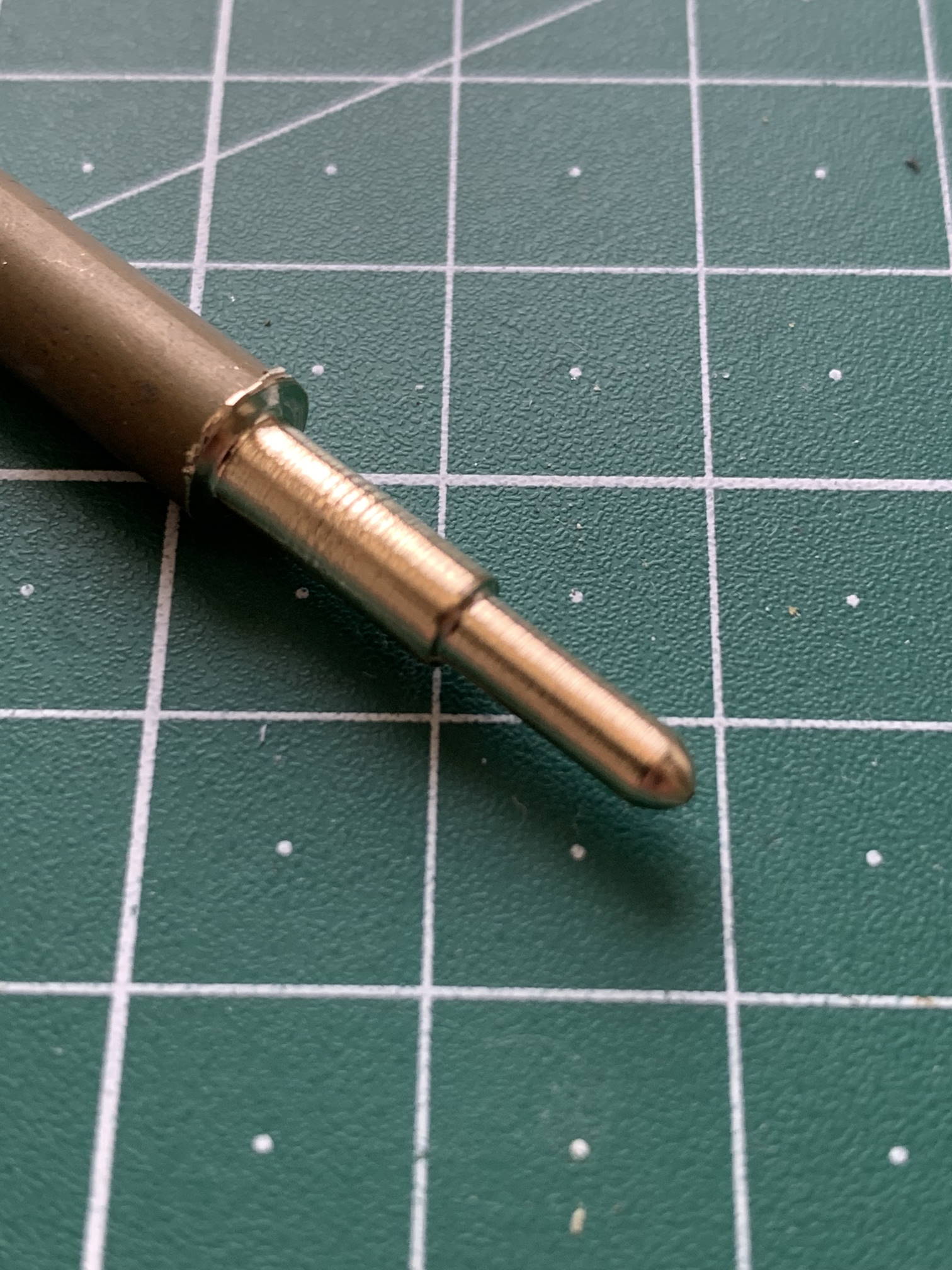

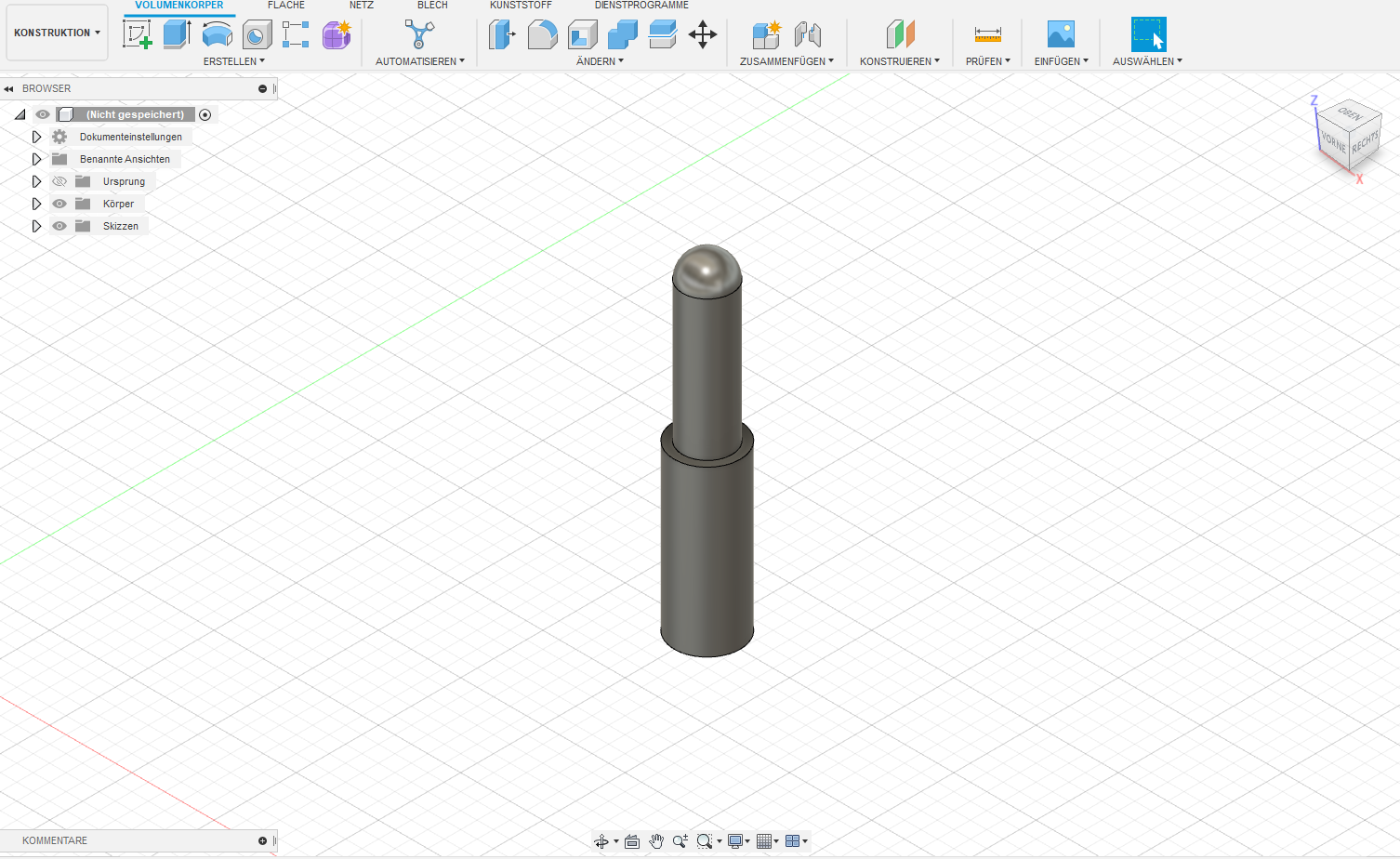

Nun war das bislang Alles nur grobe Theorie, so dass heute mal ein praktischer Test anstand. Ich habe in Fusion 360 ein einfaches Bauteil konstruiert, ein wenig Messingrundstab hatte ich sogar auch noch in meinem Fundus.

Wie das nun ausschaut könnte Ihr in meinem kurzen Clip sehen!
