Vor einiger Zeit habe ich über mein Vorhaben berichtet, eine neue Z-Achse für meine Openbuilds Mini OX zu bauen.

Den Prototypen hatte ich aus 3mm Aluminium gefertigt. Nach einem ersten Test hatte die neue Z-Achse keine Probleme bereitet, alles hat genau so gepasst, wie ich dies geplant hatte.

Bislang habe ich alle Zeichnungen in QCAD erstellt und diese dann in Estlcam bearbeitet und damit auch gefräst.

Da ich nun aber schon die Zeichnung in Fusion 360 erstellt hatte kam mir die Idee: warum nicht auch einmal das CAM Modul von Fusion 360 nutzen?

Die Frage lag in diesem Fall sogar recht nah, da ich für die Verschraubung der Eurohalsaufnahme die Schraubenköpfe versenken musste. Andernfalls würde der Platz zu unteren Platte der Z-Achse nicht ausreichen.

Gesagt getan!

Bislang hatte ich sehr wenig Erfahrung mit dem CAM Modul von Fusion 360 gesammelt. Dies war auch nicht nötig, da ich alle Fräsoperationen bislang mühelos mit Estlcam umsetzen konnte.

Nun bietet sich natürlich die Möglichkeit an, das Modell aus Fusion 360 als STL zu exportieren und dies dann in Estlcam zu bearbeiten. Diesen Umweg wollte ich aber diesmal nicht gehen.

Also habe ich in das CAM Modul eingearbeitet.

Einige Operationen waren sehr einfach umzusetzen (Bohrfräsen der Löcher, am Ende das Teil ausschneiden), mit der Bearbeitung einer Senkung hatte ich aber noch kein Erfahrung gemacht.

Nachdem ich nun die notwendigen Konturen markiert hatte, wurde die Operation fast schon eigenständig erstellt.

Insgesamt fräse ich Aluminium immer sehr konservativ auf der Shapeoko 2. Und dies habe ich diesmal auch so in Fusion 360 eingestellt. Ein Vorschub von 270mm/min ist mit Sicherheit sehr langsam, allerdings sind dies auch die Werte, die mir der Sorotec Schnittdatenrechner errechnet und die Daten aus dem Shapeoko Forum als Erfahrungswerte zeigen.

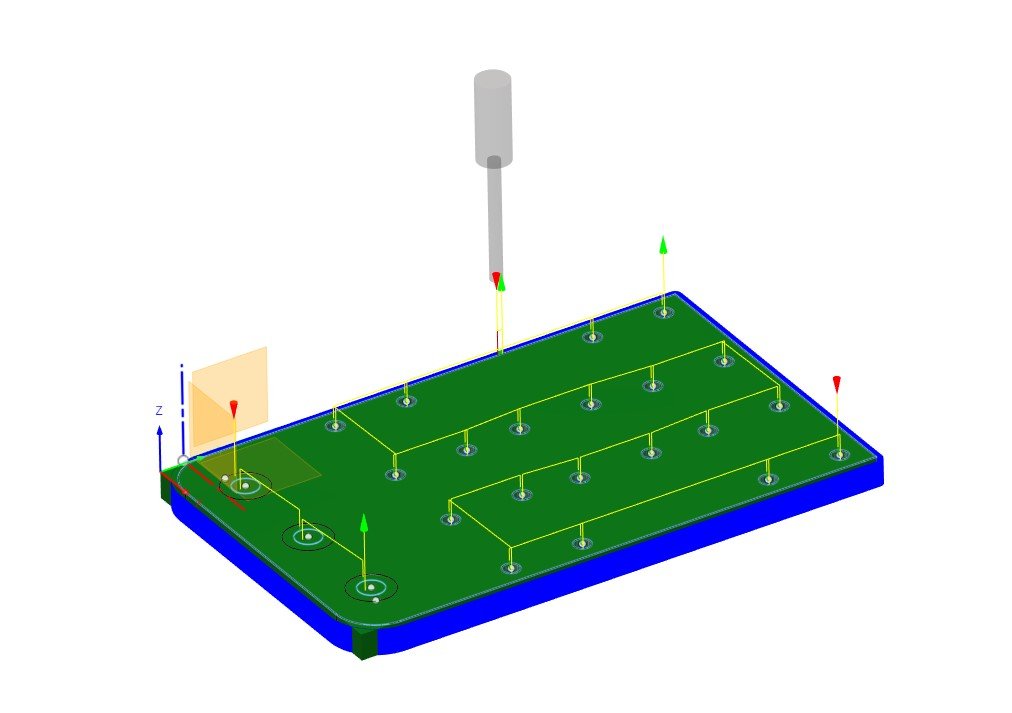

Alle Operationen des CAM Moduls waren also nun fertig, der Export ging recht fix. Für Estlcam gibt es einen Postprocessor so dass auch hier keine Probleme zu erwarten waren.

Stand also nur noch das Fräsen an!

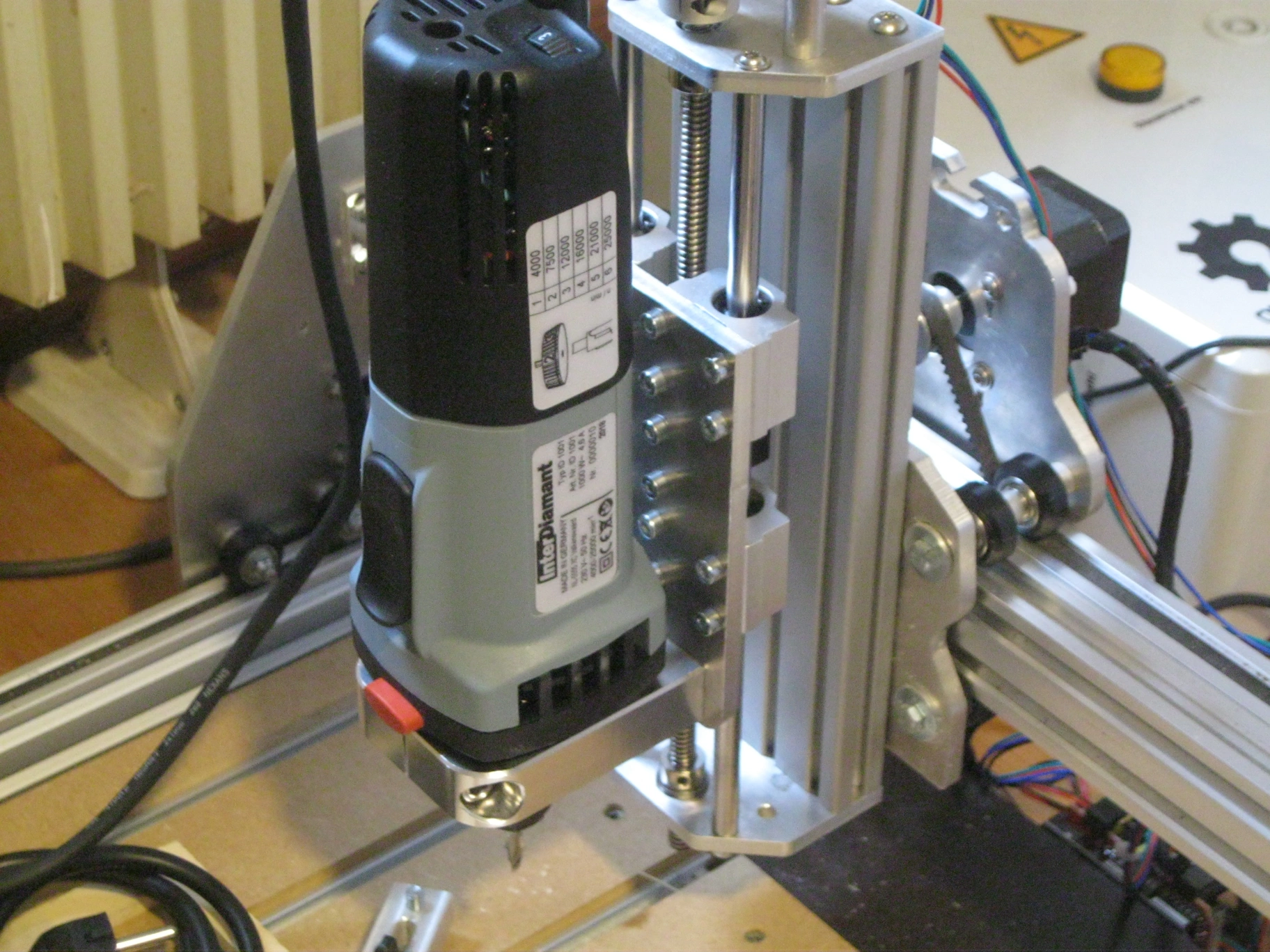

Der Fräsvorgang verlief ohne Probleme und am Ende konnte ich dann die neue Z-Achse für die Openbuilds Mini OX montieren!
